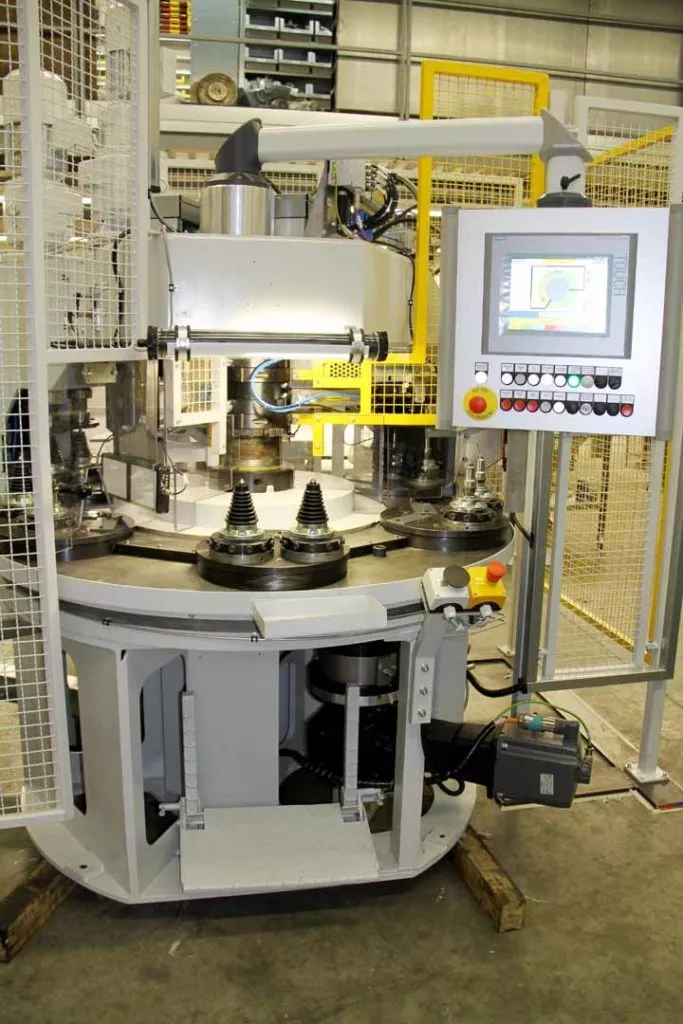

Success Story – Retrofit eines Stulpenmontageautomaten – nachher

Success Story

Retro­fit eines Stulpenmontage-automaten

Gegenüberstellung des Zustandes vor und nach erfolgter Modernisierung. Das Ziel war die vollständige Modernisierung einer Bestandsanlage zur Herstellung von Dichtungsstulpen der Gelenkwellenfertigung.
Gegen­über­stel­lung des Zustan­des vor und nach erfolg­ter Modernisierung.

Auf­ga­ben­stel­lung

Das Ziel war die voll­stän­di­ge Moder­ni­sie­rung einer Bestands­an­la­ge zur Her­stel­lung von Dich­tungs­stul­pen der Gelenk­wel­len­fer­ti­gung. Die Maschi­ne stamm­te aus den 80er Jah­ren. Die Lebens­zeit sämt­li­cher Bau­tei­le war über­schrit­ten und es galt die Anla­ge auf den neus­ten Stand der Tech­nik zu bringen.

Mecha­ni­sche Modernisierung

Die Maschi­ne wur­de in alle Ein­zel­tei­le zer­legt und sämt­li­che Ver­schleiß­tei­le der Anla­ge (Lager, Buch­sen, Dich­tun­gen, Zahn­krän­ze und Füh­rungs­wel­len) wur­den aus­ge­tauscht. Die bestehen­de Anla­gen­schmie­rung wur­de durch eine Fließ­fett­schmie­rung mit Pro­gres­siv­ver­tei­lern ersetzt. Durch den Ein­satz neu­er Zylin­der und ent­spre­chen­der Ven­til­an­steue­run­gen wur­de auch die Pneu­ma­tik rund­her­um erneu­ert. Eine höhe­re Anla­gen­dy­na­mik wur­de durch den Ein­satz von Ser­vo­an­trie­ben erzielt.

YouTube

Mit dem Laden des Vide­os akzep­tie­ren Sie die Daten­schutz­er­klä­rung von You­Tube.
Mehr erfah­ren

Video laden

Elek­tri­sche Modernisierung

Es galt die elek­tri­sche Maschi­nen­in­stal­la­ti­on, samt Schalt­schrank und Bedien­ebe­ne voll­stän­dig zu erset­zen. Sämt­li­che Sicher­heits­funk­tio­nen wur­den durch den Ein­satz einer Sicher­heits­steue­rung und ent­spre­chen­der Antriebs­con­trol­ler rea­li­siert. Mit­tels Trans­pon­der­tech­nik wur­de der Mani­pu­la­ti­on beweg­lich tren­nen­der Schutz­ein­rich­tun­gen vor­ge­beugt. Zur Qua­li­täts­kon­trol­le der unter­schied­li­chen Pro­dukt­ty­pen wur­de ein Bidver­ar­bei­tungs­sys­tem eingesetzt.

Pro­zess­op­ti­mie­rung und Visualisierung

Mit­tels einer eigen auf die Anla­ge zuge­schnit­te­nen Visua­li­sie­rung konn­te eine bedien­er­ge­führ­te Steue­rung, sowie eine opti­ma­le Pro­zess­über­wa­chung sämt­li­cher Anla­gen­zu­stän­de rea­li­siert werden.

CE und Dokumentation

Auf­grund der neu­en Kon­for­mi­täts­er­klä­rung der Anla­ge, galt es eine umfang­rei­chen­de Doku­men­ta­ti­on samt Risi­ko­be­ur­tei­lung gemäß dem Anhang VII der Maschi­nen­richt­li­nie zu erstellen.
