Manu­el­le Geo­me­trie­kon­trol­le für genaue Vermessung

Messmethode (Box-System) In diesem Fall soll das Messobjekt eine definierte Position aufweisen und dabei bestimmte Grenzen nicht überschreiten.

Mess­me­tho­de (Box-Sys­tem)

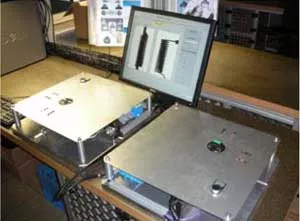

In die­sem Fall soll das Mess­ob­jekt eine defi­nier­te Posi­ti­on auf­wei­sen und dabei bestimm­te Gren­zen nicht über­schrei­ten. Bei der manu­el­len Kon­trol­le wird hier eine Auto­lam­pe in die Mess­vor­rich­tung geführt und die Wen­del­po­si­ti­on, sowie die Wen­del­grö­ße anhand einer rot dar­ge­stell­ten Box über­prüft. Die Wen­del wird dabei von zwei Sei­ten auf­ge­nom­men (0° und 90°) um die Posi­ti­on in allen Ebe­nen zu kontrollieren.
Die opti­sche Ver­mes­sung von Pro­duk­ten ist wesent­li­cher Bestand­teil einer Pro­duk­ti­on. Eine intui­ti­ve Mess­vor­rich­tung via Lab­View mit digi­ta­len Kameras.

Lab­View Appli­ka­ti­on mit Visi­on Komponenten

Die Lab­View Appli­ka­ti­on läuft auf einem PC, der wie­der­um mit einer Fire­wire Kar­te von Natio­nal Instru­ments aus­ge­rüs­tet ist. Es wer­den lau­fend Bil­der von den Kame­ras auf­ge­nom­men und am Moni­tor ange­zeigt. Im Start­bild der Appli­ka­ti­on kön­nen ver­schie­de­ne Pro­dukt­ty­pen aus­ge­wählt wer­den, jedes Pro­dukt hat eige­ne Wer­te für das Box-Sys­tem. In einer Kali­brie­rungs­ebe­ne kann die Posi­ti­on über einen Kali­ber, der die Refe­renz­ma­ße besitzt, aus­ge­rich­tet wer­den. Hier kön­nen auch die Wer­te für die ver­schie­de­nen Pro­dukt­ty­pen ein­ge­tra­gen und neue Pro­dukt­ty­pen ange­legt wer­den. Alle Wer­te wer­den in Datei­en ein­ge­tra­gen und kön­nen auch mit ande­ren Pro­gram­men edi­tiert werden.

Mög­li­che Ausbauvarianten

Die­ses Sys­tem kann natür­lich erwei­tert und für meh­re­re oder ande­re Pro­duk­te genutzt wer­den. Eine Anbin­dung an eine Daten­bank ist auch mög­lich, dadurch kön­nen Pro­dukt­da­ten von ande­rer Stel­le ein­ge­tra­gen bzw. Mess­pro­to­kol­le aus­ge­ge­ben wer­den. Über einen loka­len Dru­cker kön­nen Mess­pro­to­kol­le auch direkt am Sys­tem aus­ge­druckt wer­den. Eine Kom­mu­ni­ka­ti­on mit ande­ren Steue­rungs­sys­te­men über TCP/IP, um Para­me­ter in einer Pro­duk­ti­ons­li­nie zu ändern, ist eben­falls möglich.

Fle­xi­ble Gestal­tung durch gro­ße Erfahrung

Das Team der Qua­li­ty Auto­ma­ti­on GmbH baut auf brei­te Erfah­rung um den Kun­den eine fle­xi­ble Ein­bin­dung der Sys­te­me zu realisieren.
