Success Story

Robo­ter­po­si­tio­nie­rung auf höchs­tem Niveau

Für die Control 2022 in Stuttgart, die Internationale Fachmesse für Qualitätssicherung, haben wir, die Quality Automation GmbH, gemeinsam mit der Firma KORDT GmbH & Co. KG eine automatisierte und robotergesteuerte Gewindeprüfung entwickelt.

Auto­ma­ti­sche Gewindeprüfung

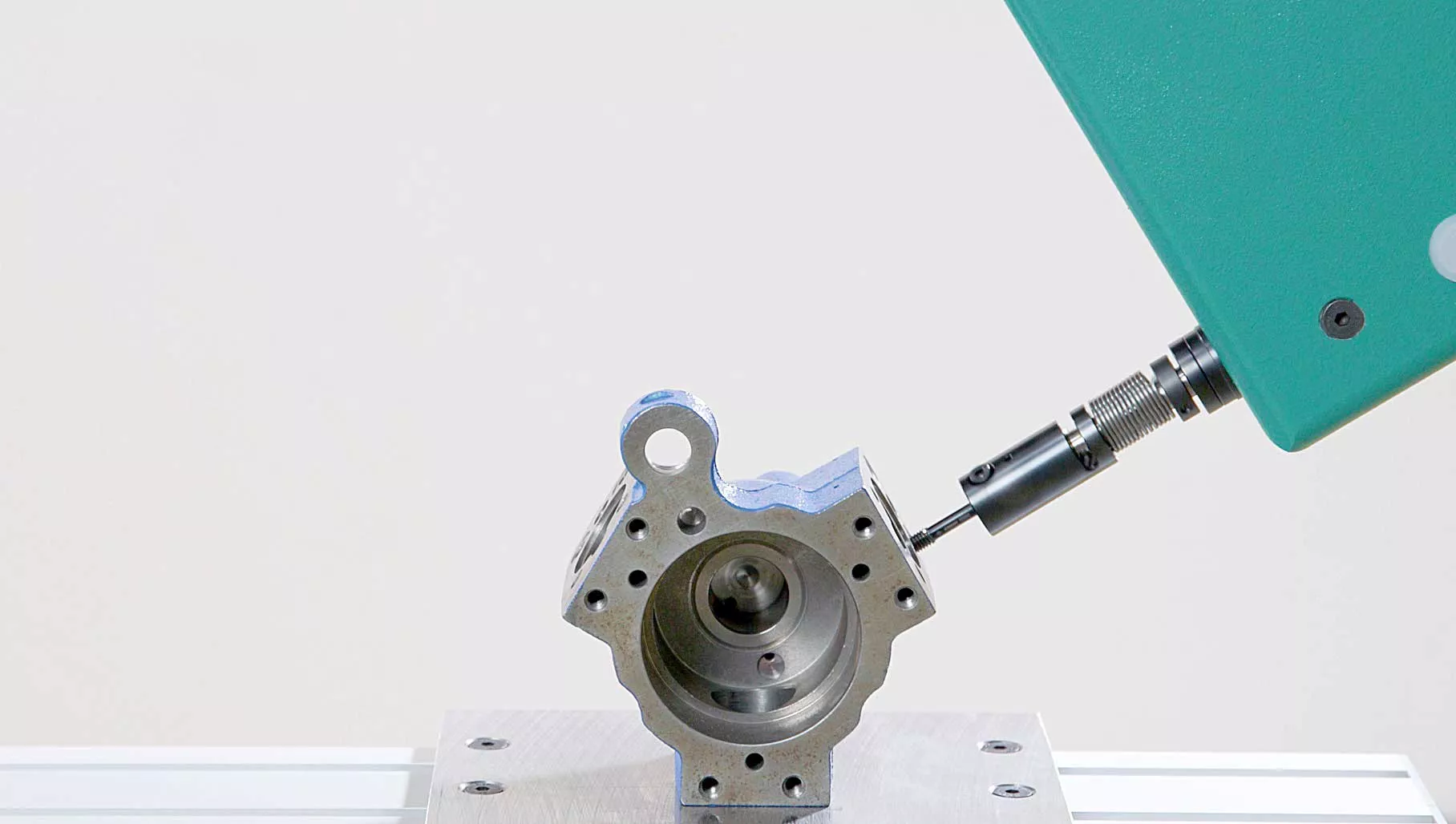

Die Fir­ma KORDT GmbH & Co. KG bie­tet mit ihrem Modul TRAN­SI­CORD eine auto­ma­ti­sche Gewin­de­prüf­ein­heit an, die eine Gewin­de­prü­fung mit­tels Dreh­mo­ment­mes­sung und ‑über­wa­chung durch­führt. Hier­bei wird unter ande­rem die Gewin­de­tie­fe und ‑durch­gän­gig­keit kon­trol­liert. Die Steue­rung die­ser Ein­heit wur­de mit Bosch-Rex­roth-Kom­po­nen­ten sei­tens der Qua­li­ty Auto­ma­ti­on GmbH umge­setzt. Hier­zu wird ein an der Linearach­se befes­tig­ter Gewin­de­stift mit einer Ein­fä­del­dreh­zahl in Rich­tung Gewin­de bewegt, ein­ge­dreht und dann, mit höhe­rer Prüf­dreh­zahl, das Prüf­pro­gramm abge­fah­ren. Im Anschluss erhält der Bedie­ner das Ergeb­nis der Prü­fung. Die Gewin­de­prüf­ein­heit kann für ver­schie­de­ne Gewin­de­grö­ßen ein­ge­setzt werden.

Robo­ter­ge­steu­er­te Automatisierung

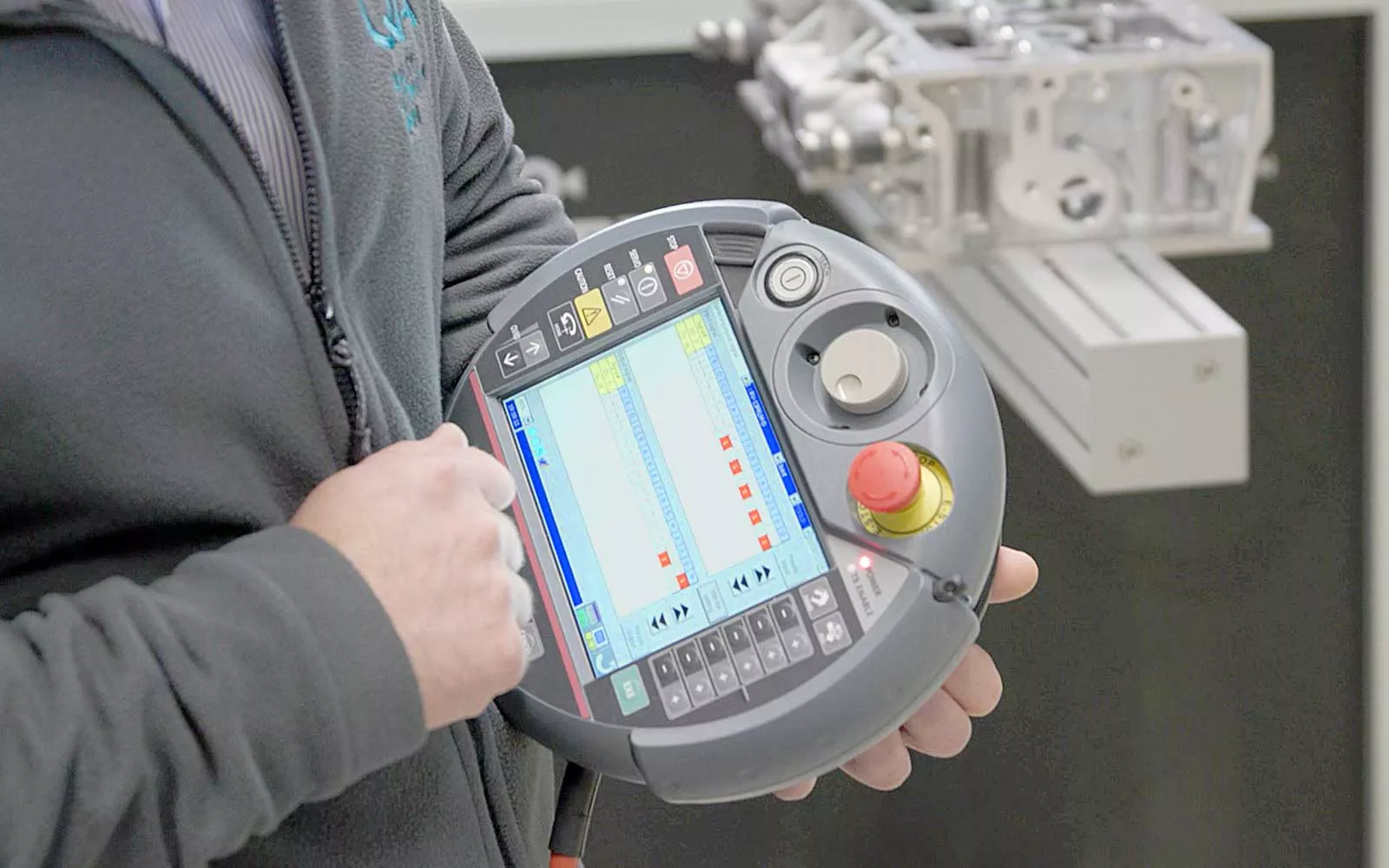

Mit ihrem Modul TRAN­SI­CORD hat die Fir­ma KORDT GmbH & Co. KG bereits 1966 die welt­weit ers­te voll­au­to­ma­ti­sche Gewin­de­prüf­ein­heit vor­ge­stellt. Mit der aktu­el­len Genera­ti­on von Gewin­de­prüf­ein­hei­ten wird nun auch die Gewin­de­prü­fung von gro­ßen Bau­tei­len, die bis dato manu­ell durch­ge­führt wur­de, auto­ma­ti­siert. Um die­sen Pro­zess effek­ti­ver und schnel­ler zu gestal­ten, hat die Qua­li­ty Auto­ma­ti­on GmbH ein Robo­ter­pro­gramm ent­wi­ckelt, wel­ches die Gewin­de­prü­fung nun­mehr auto­ma­ti­siert durch­führt. Mit einem 6‑Ach­sen-Robo­ter vom Typ RV-13FRLM der Fir­ma Mitsu­bi­shi Electric posi­tio­nie­ren wir die Prüf­ein­heit auf zehn Mikro­me­ter genau über dem Gewin­de. Hier­bei wird zudem ein exak­ter Win­kel ein­ge­hal­ten, der für die Gewähr­leis­tung feh­ler­frei­er Prü­fun­gen erfor­der­lich ist.

Die Fir­ma KORDT GmbH & Co. KG hat ein groß­ar­ti­ges Video des vom Robo­ter durch­ge­führ­ten Gewin­de­prüf­pro­zes­ses erstellt. Ver­schaf­fen Sie sich doch selbst einen Ein­druck vom Ablauf des Pro­zes­ses und: Viel Spaß beim Anschauen!

YouTube

Mit dem Laden des Vide­os akzep­tie­ren Sie die Daten­schutz­er­klä­rung von You­Tube.
Mehr erfah­ren

Video laden

Ansprechpartner
Dennis Clemens
Dennis Clemens
Softwareentwickler
Schwerpunkte:Robotik, Steuerungstechnik
